产品中心

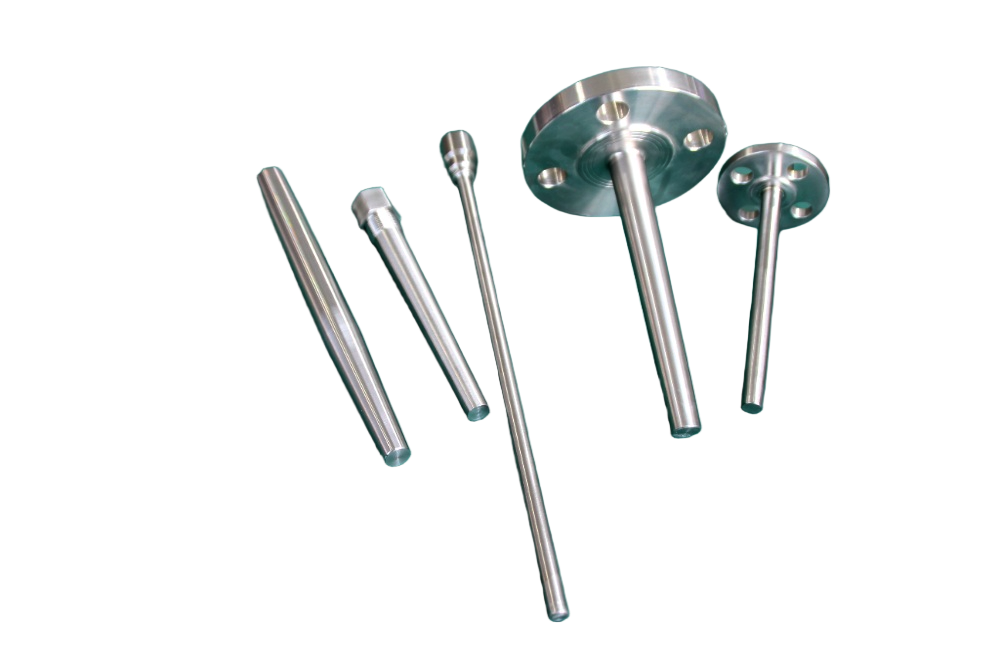

热电偶/热电阻保护套管

热电偶保护套管核心功能介绍：提供物理防护（抗冲击/腐蚀）、环境隔离（阻隔有害介质）和耐压支撑，保障热电偶长期稳定测温38。
关键材质与选型:金属类（不锈钢/哈氏合金）：耐温≤1100℃，适用中低温腐蚀环境；
陶瓷类（氧化铝/碳化硅）：耐温≤1800℃，抗高温熔渣冲刷；
复合材料（金属陶瓷）：兼顾耐压与耐腐蚀，寿命超3000小时

所属分类：
热电阻热电偶
浏览次数： ...
发布时间： 2025-09-19

立即咨询

详细介绍

热电偶/热电阻保护套管介绍

一、核心功能

物理防护
抵御机械冲击、流体冲刷、粉尘磨损及化学腐蚀，延长热电偶使用寿命。
环境隔离
密封设计防止有害介质（如腐蚀性气体、熔渣）侵入测温元件，确保测量准确性。
耐压支撑
承受管道或设备内介质的静态/动态压力，公称压力范围需根据材质与结构确定（常温下测试）。

二、主流材质及适用场景

材质类别	典型材料	耐温范围(℃)	适用环境	特点
金属	304/316不锈钢	-200~800	弱腐蚀、氧化性气氛	机械强度高，经济实用
	哈氏合金、蒙乃尔	-100~1100	强酸、硫化氢等腐蚀环境	耐晶间腐蚀，抗还原性
陶瓷	氧化铝(Al₂O₃)	≤1700	高温氧化/惰性气氛	耐高温但脆性大
	碳化硅(SiC)	≤1600	熔融金属、高温熔渣	热震稳定性好，抗冲刷
金属陶瓷复合	氮化硅结合碳化硅	≤1600	电解铝炉、气化炉	抗热震+耐腐蚀，寿命超3000小时
特种非金属	蓝宝石单晶	≤1800	半导体、光学高温设备	超高纯度，抗化学扩散
	PTFE/聚四氟乙烯	≤260	强酸、强碱环境	耐腐蚀但温度受限

三、选型关键因素

温度与介质
- ＞1000℃优先选陶瓷或复合材料（如碳化硅、金属陶瓷）；
- 腐蚀性介质（如H₂S、盐酸）需用哈氏合金、316L等抗蚀材质。
压力与流速
- 高压/高速流体场景选用加厚壁管或浅插式结构，避免套管断裂。
安装方式
- 螺纹连接：适用于低压管道；
- 法兰固定：中高压环境首选，密封性更佳。

四、安装规范要点

插入深度
- 常规要求：插入管道中心，深度≥管径的1/2；
- 高温高压场景：可缩减至管径1/3，改用热套式结构。
位置避坑
远离阀门、弯头及流动死角，确保热端充分接触介质。
密封处理
负压管道需加强密封，防止冷空气吸入导致测温偏差。

五、特殊应用创新

蓝宝石套管：用于半导体制造，纯度99.995%，隔绝金属污染。
分层复合套管：如金属+陶瓷+金属三层结构，兼顾耐压与抗腐蚀。

注：实际选型需综合工况参数（温度/压力/介质），并参考IEC标准（如耐压等级、探伤检测要求）。更多材质性能需求请联系在线客服。

本文网址： https://www.xasotk.com/product/44.html

标签：西安热电阻厂家 PT100热电阻温度传感器厂家热电偶包含套管热电偶保护管热电偶厂家

热电偶生产厂家、热电阻生产厂家、工业温度传感器厂家、PT100铂热电阻厂家

细分产品：铠装热电偶、装配式热电偶、一体化铠装热电阻、端面热电阻、双支热电阻、K型热电偶、PT1000防腐热电阻
技术参数产品：WRN-230装配式热电偶、WZP-240防爆热电阻、3S A级PT100热电阻

热电阻（RTD）：

PT100，WZP， -200℃ ~ +850℃。A级：±(0.15+0.002t)℃ ，B级：±(0.30+0.005t)℃

Pt1000，WZP，200℃ ~ +500℃高灵敏度，适用于精密测量

Cu50铜，WZC，-50℃ ~ +150℃，经济型，低温测量。

Cu100‌，WZC， -50℃ ~ +100℃ ，与Pt100兼容性好

热电偶（TC）：

K型（镍铬-镍硅）‌：测温范围 ‌-200℃ ~ 1300℃‌，性价比高，广泛用于冶金、化工、电力。
S型（铂铑10-铂）‌：测温范围 ‌0℃ ~ 1750℃‌，稳定性强，用于精密高温测量。
B型（铂铑30-铂铑6）‌：测温范围 ‌500℃ ~ 1800℃‌，适用于长时间高温环境，如玻璃窑炉。
