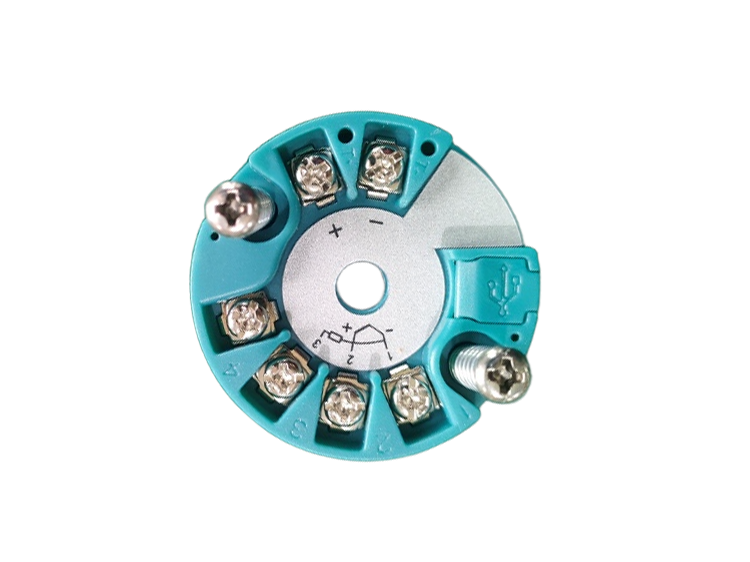

一体化智能温度变送器模块 本安型 可以调分度号 适用PT100_K型_E型J型热电偶热电阻 4-20MA HART协议

本安型温度变送器是一种集传感器与变送功能于一体的防爆型温度测量设备，主要用于将工业现场的温度信号转换为标准的4～20mA直流电流信号，以便于后续的显示、记录或控制。

其核心优势在于省去了传统补偿导线，提升了信号长距离传输的抗干扰能力，同时满足爆炸性环境的安全要求。

该设备广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等部门，尤其适用于存在可燃性气体或易燃液体蒸汽的危险场所，比如煤矿、石油天然气矿等行业。

工作原理

温度检测：通常采用热电偶或热电阻作为感温元件，如常见的 Pt100 铂电阻传感器。当温度变化时，感温元件的电阻值或电势会相应发生变化，例如 Pt100 铂电阻，其阻值与温度变化成正比，在 0时阻值为 100 欧姆，温度升高时阻值匀速增长。

信号转换：感温元件输出的电阻或电势信号被送入变送器模块，经过稳压滤波、运算放大、非线性校正等电路处理，将其转换为标准的电信号，如 4-20mA 的电流信号、0-5V 或 0-10V 的电压信号，以及 RS485 数字信号等，以便于远距离传输和与其他设备进行接口连接。

产品特点

本质安全：采用本安型防爆设计，限制电路中的能量，确保在煤矿井下有瓦斯和煤尘爆炸危险的环境中使用时，不会产生足以引爆爆炸性气体混合物的火花或热效应，符合煤矿井下防爆标准，如 Exib I Mb。

高精度测量：选用高精度的感温元件和先进的信号处理电路，能够准确地测量和变送温度信号，测量精度可达 ±1或更高，可满足煤矿井下各种温度测量场景的需求。

可靠性高：具有抗干扰能力强、抗震性和抗冲击性好的特点，能够在煤矿井下复杂的电磁环境和恶劣的机械振动条件下稳定工作，确保温度测量和变送的准确性和可靠性。

适应恶劣环境：能适应煤矿井下的高温、高湿、粉尘等恶劣环境条件，通常具备较高的防护等级，如 IP54、IP68 等，可有效防止灰尘、水分等对设备的侵蚀。

多种输出方式：可提供多种标准的输出信号，如电流信号、电压信号、频率信号和数字信号等，方便与煤矿井下的监控系统、控制器、显示仪表等设备进行连接，实现温度数据的远程传输和集中监控。

应用场景

机电设备温度监测：用于监测煤矿井下的采煤机、掘进机、刮板输送机、皮带运输机、水泵房、瓦斯泵站等大功率电气设备的温度变化，及时发现设备过热等异常情况，预防设备故障和安全事故的发生。

环境温度监测：对煤矿井下的采掘工作面、巷道、硐室等场所的环境温度进行实时监测，为煤矿的通风、降温等工作提供数据支持，确保井下作业环境符合安全标准。

采空区自燃发火监测：可散布到煤矿采空区中的散热带、自燃带中，实时回传温度监测数据至上位机系统，系统根据监测数据自动形成采空区热力图，对升温点进行定位并实时分析升温趋势，及时发现采空区自燃发火隐患。

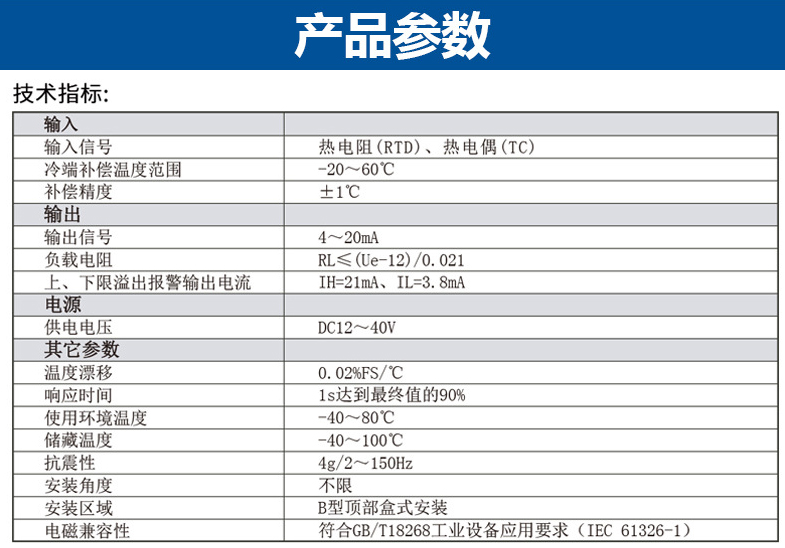

主要技术指标

测量范围：根据不同的型号和应用场景，测量范围有所不同，常见的测量范围有 - 50到 200、-100到 200、0到 150等。

输出信号：主要有 4-20mA 电流信号、0-5V 或 0-10V 电压信号、RS485 数字信号等，其中 4-20mA 电流信号是最常用的输出方式，具有抗干扰能力强、传输距离远等优点。

电源电压：一般为直流电源，常见的电源电压有 12VDC、18VDC、24VDC 等。
