一、核心定义与原理
- 结构特性

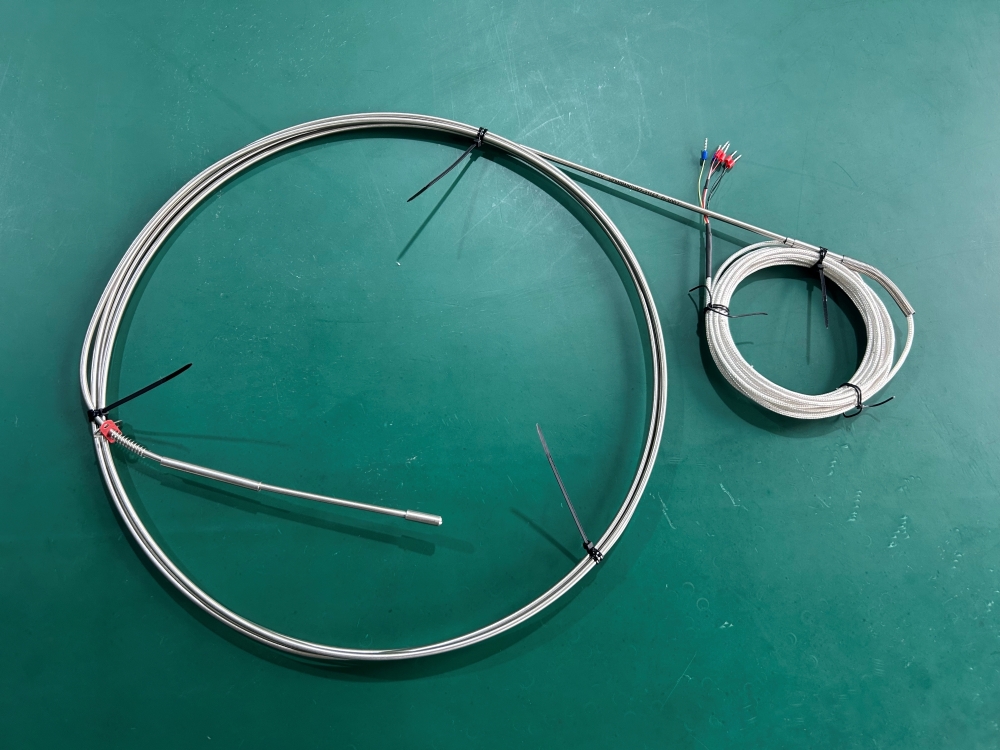

- 端面热电阻WZPM-201的感温元件（铂丝 PT100 或铜丝 Cu50/Cu100）通过特殊工艺紧贴于保护管端部，形成平面接触结构。
- 采用压簧或压板设计，确保测温端与被测表面紧密贴合，减少热传递损耗。
- 测温原理
- 基于金属电阻随温度变化的特性，通过测量电阻值变化转换为温度信号，属于RTD（电阻温度检测器）。
- 相比轴向热电阻，其端面接触式设计显著提升表面温度测量的准确性和响应速度。
⚙️ 二、核心优势
- 响应速度快：热响应时间短（通常≤15秒），动态误差小。
- 抗干扰性强：铠装探头设计具备抗振动、耐腐蚀性能，适用于工业复杂环境。
- 高精度：铂电阻（Pt100）精度达B级（±0.12Ω@0℃）或A级（特殊型号），铜电阻（Cu50）精度±0.05Ω。
🏭 三、典型应用场景
- 工业设备表面测温
- 电厂汽轮机轴承、电机轴瓦、压缩机缸体等旋转部件表面温度监测。
- 适用温度范围：
- 铂电阻（WZPM系列）：-200℃～600℃（常规）/ 最高850℃（特殊型号）。
- 铜电阻（WZCM系列）：-50℃～150℃。
- 安装适配性
- 支持螺纹固定（如M8×0.75、M10×1）或埋入式安装，适配不同机械结构。
⚡️ 四、技术参数与选型要点
| 参数类型 |
选项/数值 |
| 分度号 |
Pt100（常用）、Cu50、Cu100 |
| 引线制式 |
双支六线制（工业主流）、三线制（抗干扰） |
| 精度等级 |
Pt100 B级标准，A级（WZPM-201B等型号） |
| 保护管材质 |
不锈钢、紫铜（T2-Y）、铠装合金 |
⚠️ 五、使用注意事项
- 安装要求：避开阀门/弯头等紊流区域，插入深度需覆盖被测表面（浅插需选专用型号）。
- 引线处理：三线制接法可抵消导线电阻误差，工业场景首选。
- 维护提示：避免引线与元件同步转动导致的损坏风险。
📌 总结
端面热电阻凭借其端面接触式结构，解决了传统轴向热电阻在表面温度测量中的延迟问题，尤其适用于高速旋转设备或狭小空间测温。选型时需重点关注分度号、温度范围、安装螺纹规格及引线配置（如WZPM-201 Pt100）
