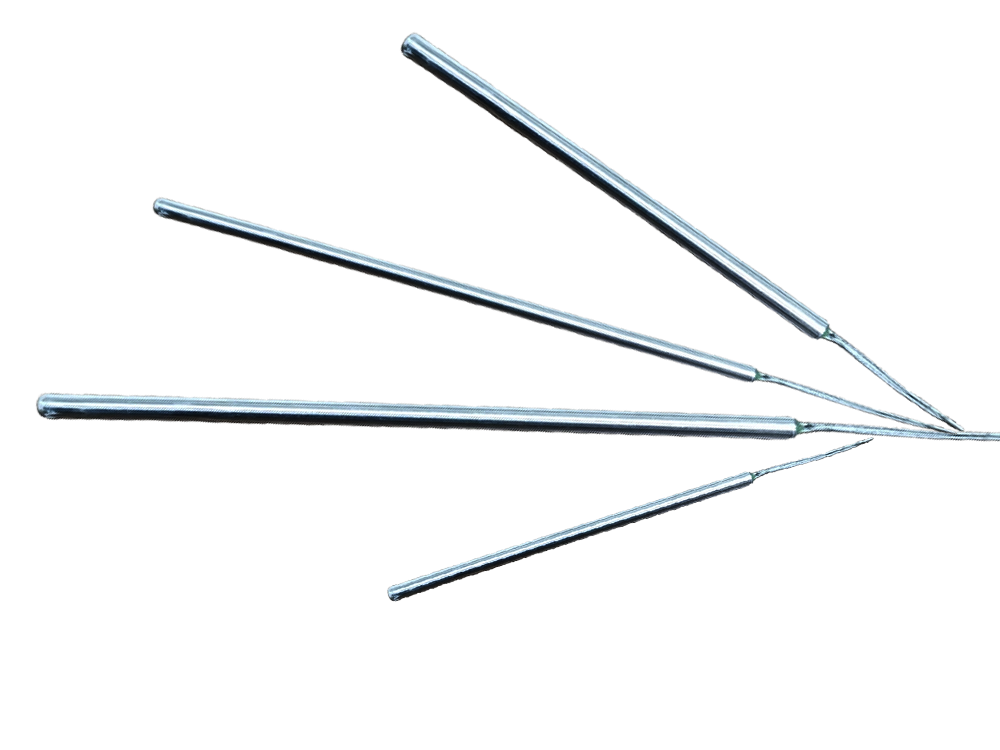

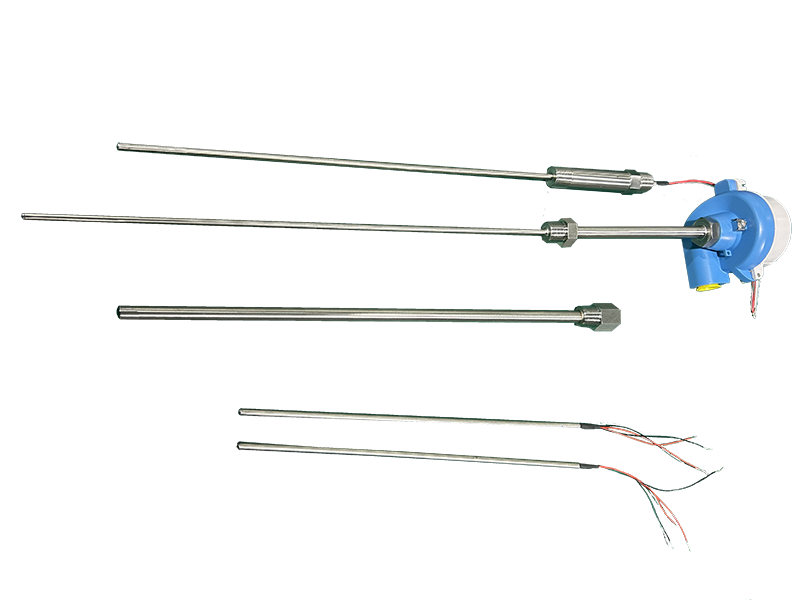

一、热电偶阻芯
1. 工作原理
基于热电效应（塞贝克效应），由两种不同材料的导体焊接成回路。当测量端与参比端存在温差时，回路中产生热电势（mV级信号）。
2. 核心材料
- 分度号：
- K型（镍铬-镍硅）：测温范围 0~1200℃
- S型（铂铑10-铂）：测温范围 0~1600℃
- E型（镍铬-康铜）：测温范围 -200~760℃
- 结构：
偶丝直径通常为 0.5~8mm，外层覆不锈钢（如304/316L）或耐腐蚀合金保护套管。
3. 核心特点
- 优势：测温范围极宽（-269℃至2800℃），响应速度快（毫秒级），适用于高温工业场景（如熔炉、锅炉）。
- 限制：需配合补偿导线消除冷端温度误差，中低温区测量精度较低。
二、热电阻阻芯
1. 工作原理
利用铂、铜等金属导体的电阻值随温度线性变化的特性，通过测量电阻值（Ω）换算温度。
2. 核心材料
- 铂热电阻（Pt100）：
- 0℃基准阻值 100Ω，精度高达 ±0.15℃
- 测温范围 -200~600℃，适用于实验室精密测量
- 铜热电阻（Cu50）：
- 0℃基准阻值 50Ω，成本低
- 测温范围 -50~150℃，适用于管道流体监测
3. 结构形式
- 陶瓷封装型：主流类型，直径 Φ3~Φ8mm；支持二线、三线或四线制接线（三线制可消除导线电阻误差）。
- 铠装型：氧化镁（MgO）绝缘封装，抗振性强，响应速度优于陶瓷封装。
三、热电偶与热电阻核心对比
| 特性 |
热电偶阻芯 |
热电阻阻芯 |
| 信号类型 |
热电势（mV） |
电阻值（Ω） |
| 测温范围 |
-269℃ ~ 2800℃ |
-200℃ ~ 600℃ |
| 精度 |
中低温区误差较大 |
高精度（Pt100达0.1级） |
| 响应速度 |
毫秒级 |
秒级 |
| 接线要求 |
需专用补偿导线 |
推荐三线制减少误差 |
四、典型应用场景
- 热电偶：高温工业设备（熔融金属监测、锅炉烟气温度检测）。
- 热电阻：中低温精密控制（生物医药实验室、暖通空调系统流体温度测量）。
