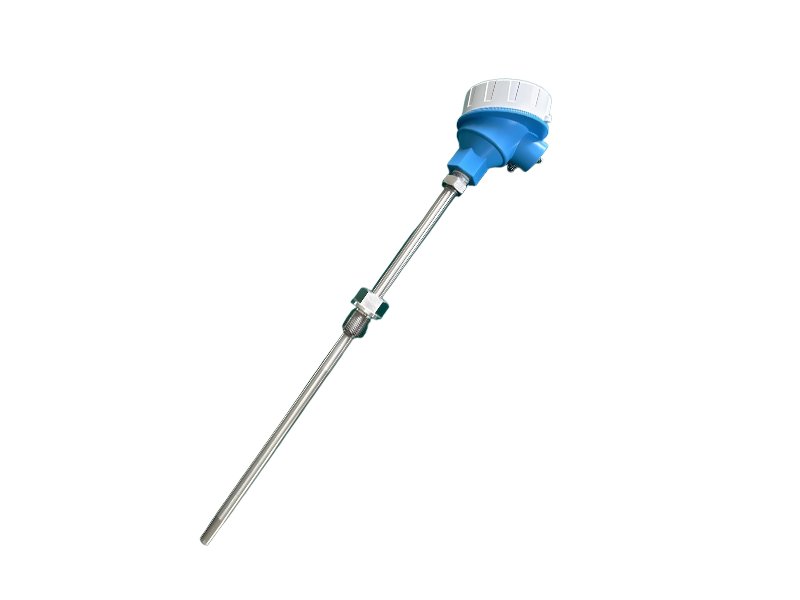

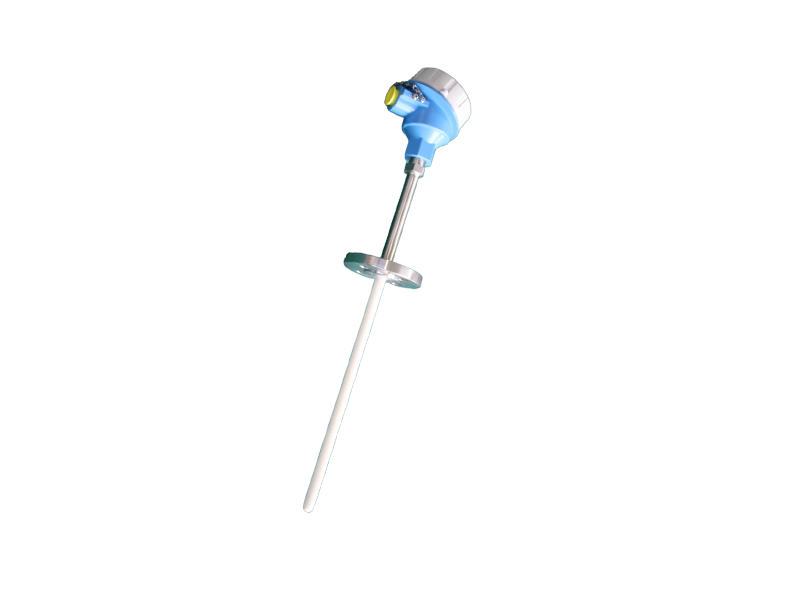

铠装热电偶是将热电偶丝、绝缘材料组装在不锈钢管内,在经模具拉实的坚实整体,与“工业热电偶“比较,具有外径小、长度长、抗震、可挠、热响应时间短、价格便宜、使用安装方便等优点。
(1)分类
①铠装热电偶是针对热电偶的结构而命名的,外套管内可以铠装不同分度号的热电偶丝,如外套管内铠装K型热电偶丝,通常称之为K型铠装热电偶,其他依次类推。目前已有国家标准(GB7668-87)的铠装热电偶材料和行业标准(JB/5582-91)的铠装热电偶的类型、代码及分度号列于下表。但近年来S型铠装热电偶需用量与日俱增,各生产厂为满足市场需要,都在按照各自制订的企业标准进行生产。
②铠装热电偶外套管内可以铠装一对热电偶丝.也可以铠装两对或两对以上热电偶丝。铠装一对热电偶丝的叫做双芯铠装热电偶,铠装两对热电偶丝的叫做四芯铠装热电偶,铠装两对以上热电偶丝的称之为多芯铠装热电偶。
③铠装热电偶外套管材料一般采用1Cr18Ni9Ti(或0Cr18Ni9Ti)不锈钢,但K型铠装热电偶也可以采用GH3030高温不锈钢,后者的使用温度高于前者。下表所列的使用温度范围是泛指某种铠装热电偶的使用温区,但不同直径不同外套管材料的铠装热电偶使用温度是不同的。
铠装热电偶类型 |
分度号 |
材料代号 |
热电偶代号 |
测量温度/℃ |
镍铬-镍硅 镍铬硅一镍硅 镍铬-铜镍 铁-铜镍 铜-铜镍 |
K N E J T |
KK KN KE KJ KT |
0187 NK 0187 MK 0187 EK 0187FK 0187 CK |
-200-1100 -200-1100 -200~800 -40-750 -200-350 |
(2)尺寸
①铠装热电偶(材料)直径及允差、外套管名义壁厚、偶丝名义直径应符合下表。
直径及允差、外套管名义壁厚、偶丝名义直径
直径 /mm |
允许偏差 /mm |
外套管名义壁厚 /mm |
偶丝名义直径 /mm |
0.5 1.0 1.5 |
+0.020 -0.030 |
0.05~0.10 0.10~0.20 0.15~0.25 |
0.08~0.12 0.15~0.20 0.23~0.30 |
2.0 |
+0.040 -0.050 |
0.20~0.35 |
0.30~0.50 |
3.0 |
±0.030 |
0.30~0.45 |
0.45~0.60 |
4.0 4.5 |
±0.040 |
0.40~0.60 0.45~0.65 |
0.55~0.70 0.68~0.80 |
5.0 |
±0.050 |
0.50~0.80 |
0.70~0.90 |
6.0 |
±0.060 |
0.60~0.90 |
0.90~1.10 |
8.0 |
±0.080 |
0.80~1.20 |
1.20~1.40 |
②铠装热电偶测量端区外套管直径的极限偏差应符合下表。
直径/mm |
0.5 |
1.0 |
2.0 |
3.0 |
4.0 |
4.5 |
5.0 |
6.0 |
8.0 |
偏差/mm |
±0.05 |
±0.10 |
注:(1)测量端区是指从铠装热电偶测量端的外管端面起5倍于外套管直径的长度范围。
(2)直径为0.25mm的铠装热电偶材料GB7668-87未被列入,但根据用户需要生产厂家可以供货,JB/T5582-91规定极限偏差为0~0.05mm。
(3)使用上限温度
不同直径、不同外套管材料的铠装热电偶推荐使用上限温度列于下表。
不同直径、不同外套管材料的铠装热电偶推荐使用上限温度
铠装热电偶类型 |
外套管材料 |
直径/mm |
最高使用温度/℃ 长期 短期 |
|
镍铬-镍硅 镍铬硅一镍硅 |
GH3030
|
0.5 1.0 1.5 2.0 3.0 4.0 4.5 5.0 6.0 8.0 |
500 800 900 1000 |
600 900 1000 1100 |
1Cr18Ni9Ti (或0Cr18Ni9Ti) |
0.5 1.0 1.5 2.0 3.0 8.0 |
400 600 800 |
600 700 900 |
|
镍铬-铜镍 |
1Cr18Ni9Ti (或0Cr18Ni9Ti) |
0.5 1.0 1.5 2.0 3.0 4.0 4.5 5.0 6.0 8.0 |
400 500 600 700 |
500 600 700 800 |
铁-铜镍 |
1Cr18Ni9Ti (或0Cr18Ni9Ti) |
0.5 1.0 1.5 2.0 3.0 4.0 4.5 5.0 6.0 8.0 |
300 400 500 600 |
400 500 600 750 |
铜-铜镍 |
1Cr18Ni9Ti (或0Cr18Ni9Ti) |
0.5 1.0 1.5 5.0 6.0 8.0 |
200 250 300 |
250 300 350 |
