HART手操器连不上变送器？老仪表工踩坑实录：4-20mA正常≠通讯正常

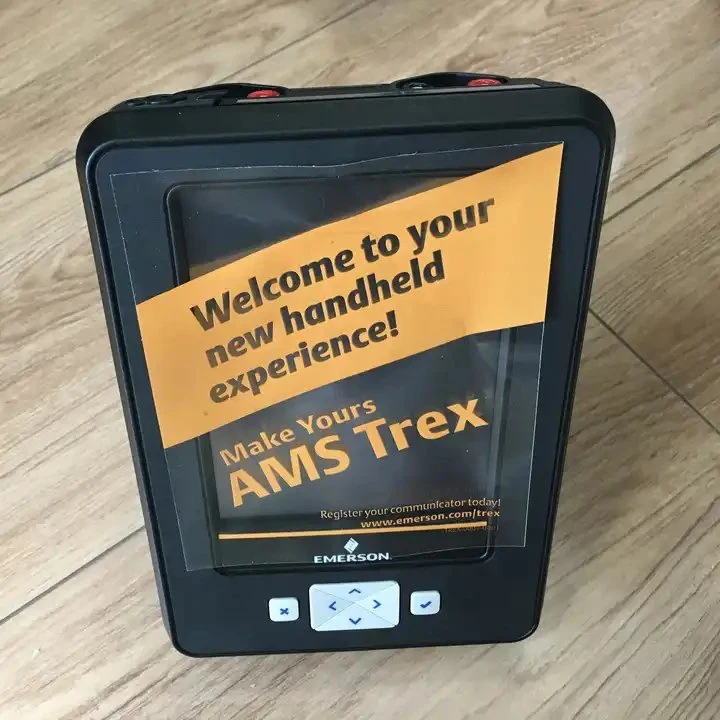

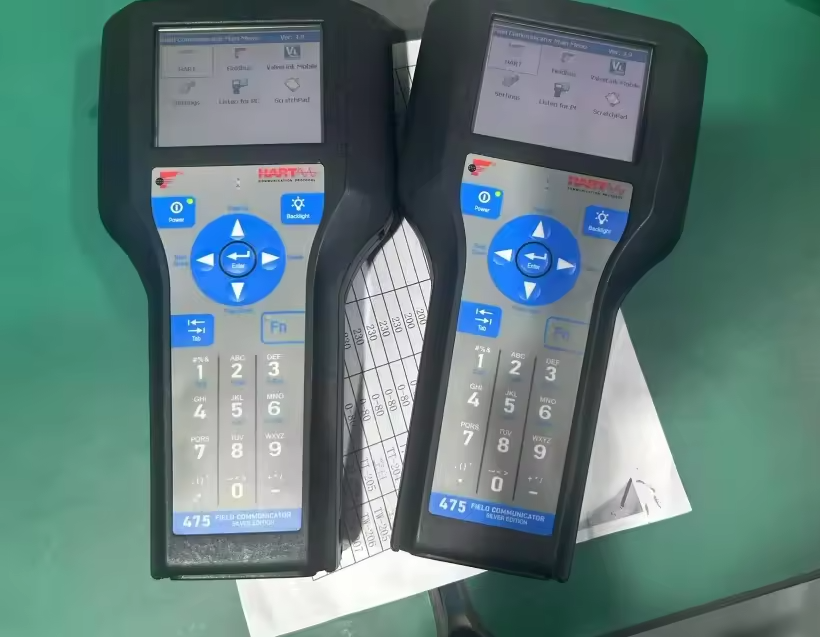

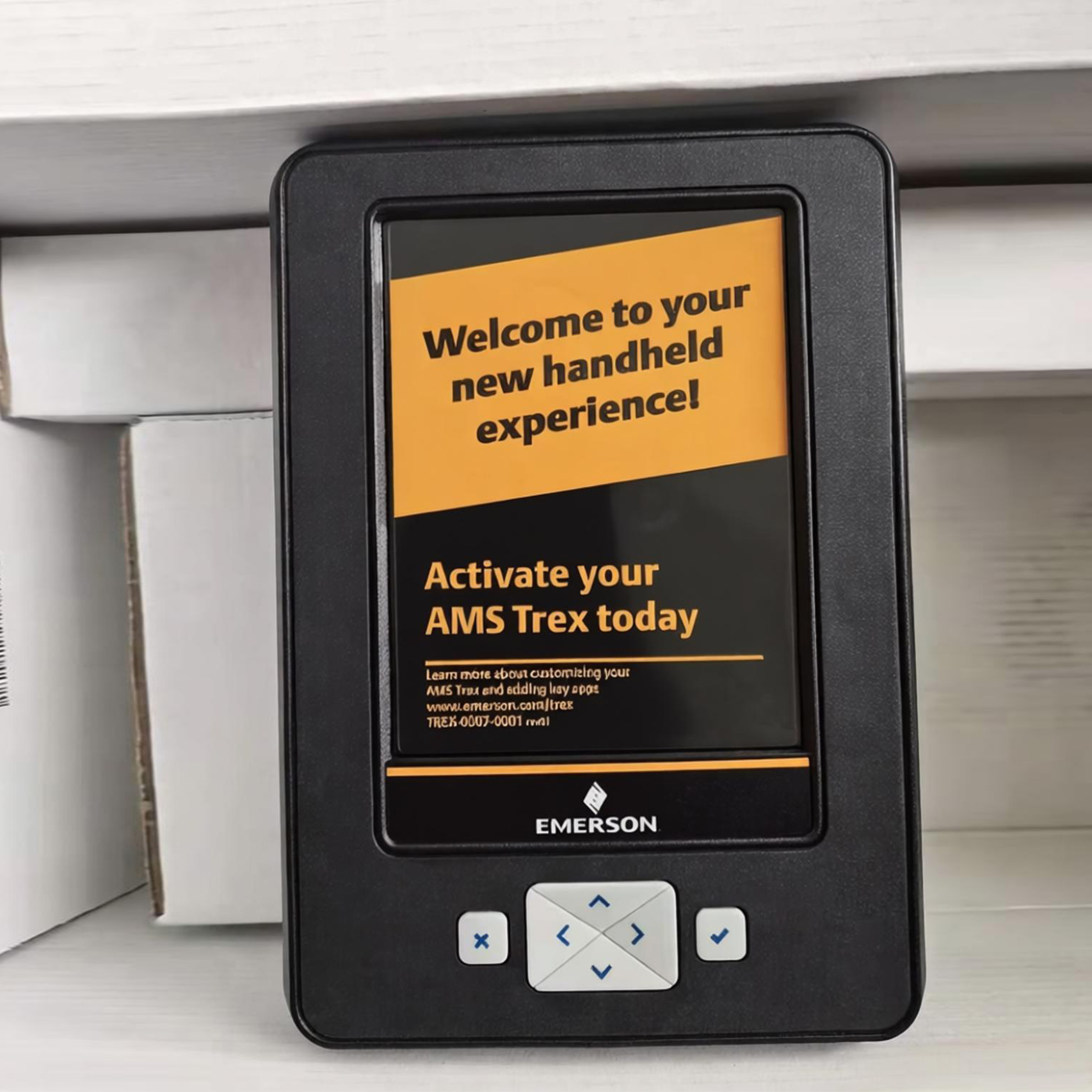

关键词：HART通讯故障 | 手操器连不上变送器 | 4-20mA正常HART不通 | 250Ω负载电阻 | HART回路阻抗 |Emerson HART 475 手操器 |Emerson AMS TREX communicator

一、现场故障现象

装置大修批量更换压力变送器，接线完成后的检查结果：

• 万用表通断测试：正常
• 短路排查：无异常
• DCS显示：4-20mA电流稳定，工艺数值正常
• 手操器扫描：设备空白，识别不到变送器

反复尝试拔线重接、更换夹子、断电重启，折腾两小时无果，差点误判仪表本体故障。

二、核心原因：4-20mA与HART的本质区别

关键结论：4-20mA正常只代表直流回路通，不代表HART高频信号能正常传输。回路阻抗过低时，HART数字信号被"吃掉"，模拟信号不受影响。

本例根因：DCS的AI卡件无内置250Ω负载电阻，整条HART回路阻抗不足，叠加本安安全栅对高频信号的抑制，导致通讯完全失效。

三、HART通讯故障六步排查法

第一步：测回路阻抗（80%故障在此）

• 断开手操器，万用表测回路两端电阻
• 230-270Ω：合格
• 接近0Ω：缺负载电阻，需外接250Ω电阻
• 注意：电阻与手操器保持在回路同一侧

第二步：查安全栅型号

• 确认安全栅支持HART通讯
• 不支持HART的安全栅，即使加250Ω电阻也无法通讯
• 核对安全栅是否自带负载及阻抗特性

第三步：检手操器状态

1. 通讯模块正常，HART授权有效
2. DD文件版本：老旧DD库会导致扫描异常或设备识别乱码
3. 接线夹子/探针：检查氧化、接触不良

第四步：查变送器参数

• 确认HART功能未被关闭（部分仪表支持仅保留4-20mA）
• 核对HART版本（HART5/HART7）与手操器兼容性

第五步：查线路干扰与接地

• 信号线与动力电缆分开敷设
• 屏蔽层单端接地
• 避免多点接地、接地不良引入高频干扰

第六步：校验供电电压

• 对比变送器铭牌最低工作电压
• 分别测量空载/带载状态回路电压
• 电压偏低时，4-20mA勉强维持，HART易中断

四、经验总结

模拟信号正常 ≠ HART通讯正常

调试HART变送器、阀门定位器，优先测回路阻抗，而非先怀疑仪表损坏或手操器故障。一颗250Ω负载电阻的缺失，足以让调试卡壳数小时，耽误整个检修窗口。
